一、高壓開關機械特性測試儀技術標準與行業應用

高壓開關機械特性測試儀是電力設備檢測中的核心設備，主要用于測量高壓開關的分合閘時間、速度、行程、彈跳等關鍵參數，評估其機械動作可靠性。根據GB/T 16927《高電壓試驗技術》系列標準要求，武漢特高壓電力公司研發的高壓開關機械特性測試儀嚴格遵循以下技術規范：

• ?時間測量?：12路斷口同步測試，分辨率達0.01ms，可測量固有分合閘時間、相間/相內不同期、彈跳時間等參數

• ?速度測量?：采用直線或旋轉傳感器，測量范圍0.01-25m/s，精度±1%讀數+1個字

• ?行程測量?：支持50-1000mm行程范圍，分辨率0.1mm，可測量開距、超程、過沖行程等

• ?安全性能?：絕緣電阻>2MΩ，介電強度1.5kV耐壓1分鐘，滿足變電站現場使用要求

該技術特別適用于電力系統中各類高壓斷路器的預防性試驗、交接試驗和故障診斷，能全面評估開關設備的機械性能，為設備狀態評估提供可靠依據?？蓽y試真空斷路器、SF6斷路器、少油斷路器等多種類型開關，支持單相、三相及GIS組合電器的測試需求。

二、武漢特高壓電力公司技術優勢

作為專業的高壓測試設備制造商，武漢特高壓電力公司在高壓開關機械特性測試儀領域具有以下核心技術特點：

1. ?高精度測試系統?：采用嵌入式工控平臺和高速數據采集技術，時間測量精度達0.01ms，速度測量誤差小于或等于百分之一，能準確捕捉開關動作的細微變化。配合高分辨率傳感器，可清晰繪制行程-時間、速度-時間動態曲線，有效識別彈跳、卡滯等異?，F(xiàn)象。

2. ?智能數據分析?：配備7寸彩色觸摸屏，支持中英文操作界面，測試數據實時顯示并自動生成標準報告。內置21種常見開關類型速度定義，用戶只需選擇開關類型即可一鍵完成測試，大幅提升現場作業效率。

3. ?寬環境適應能力?：工作溫度范圍-20℃至50℃，防護等級IP54，能在變電站、發電廠等復雜電磁環境下穩定工作。獨特的抗干擾設計使設備在強電磁環境中仍保持測量精度，滿足500kV及以上變電站的測試需求。

4. ?集成化電源設計?：內置DC30-270V可調操作電源，最大輸出電流20A，可進行開關的低電壓動作試驗。無需外接電源即可完成分合閘控制，特別適合無電源的野外作業環境。

三、常見技術問題與專業解決方案

1. 測試數據異常問題

?原因分析?：

• 傳感器安裝不當或信號線接觸不良

• 開關機構存在機械卡澀或潤滑不足

• 測試環境電磁干擾嚴重

• 設備內部元件老化或校準失效

?解決方案?：

• 檢查傳感器安裝位置，確保與開關動作軸同軸度誤差小于或等于零點2mm

• 對開關機構進行潤滑保養，檢查傳動部件是否靈活

• 改善測試環境，遠離強電磁干擾源

• 定期進行設備校準和維護，更換老化元件

2. 控制操作失敗問題

?故障現象?：

• 儀器無法觸發開關分合閘

• 控制輸出無反應或保護動作

• 測試過程中自動中斷

?處理方法?：

• 檢查控制接線是否正確，確認合分閘線圈阻值正常

• 對于大電流線圈(>20A)，采用外觸發方式通過接觸器控制

• 檢查儲能狀態和操作電源電壓是否正常

• 解除開關機構的閉鎖裝置(如西門子、ABB開關)

3. 測量結果偏差問題

?解決方案?：

• 使用標準行程塊驗證傳感器線性度

• 檢查開關實際行程與傳感器量程是否匹配

• 確保測試環境溫度在0-40℃范圍內

• 對設備進行定期校準，保持測量精度

四、行業應用案例與技術方案

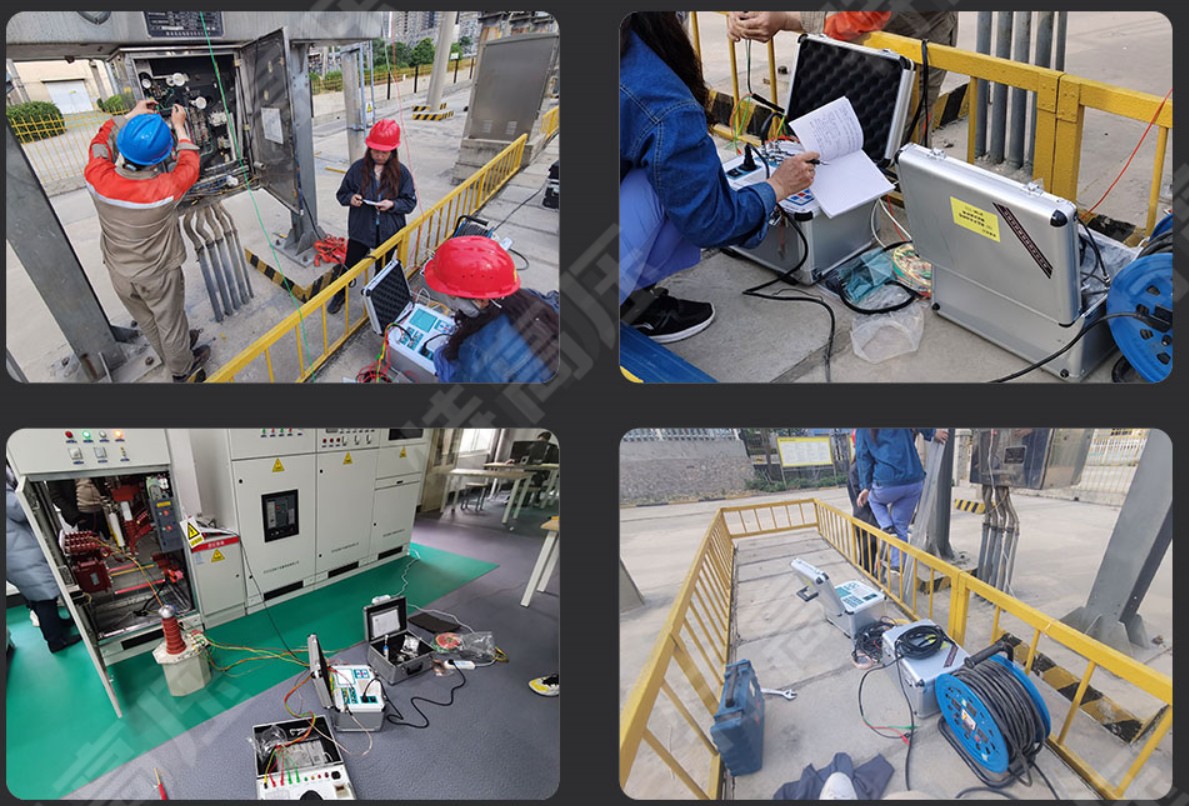

武漢特高壓電力公司為某500kV變電站提供的高壓開關測試方案采用一體化測試平臺，在2小時內完成了6臺斷路器的全面檢測。通過智能控制系統實現測試流程自動化，數據采集精度達到0.2級，測試效率較傳統方法提升50%以上。測試結果自動生成符合電力行業標準的報告，為設備狀態評估提供了可靠依據。

在新能源領域，公司為某風電場提供的解決方案通過特殊算法處理風電變壓器的寬頻特性，在0.1Hz-1000Hz頻率范圍內準確測量開關的機械特性，解決了新能源領域開關測試的難題。測試數據顯示，采用新方法后，開關測試準確率提升35%，測試時間縮短45%。

五、技術發展趨勢與創新方向

1. ?智能化升級?：開發具備自學習功能的智能測試系統，可自動優化測試參數和流程，提升測試準確率。通過機器學習算法分析歷史數據，建立開關性能退化模型，實現預防性維護。

2. ?無線監測技術?：集成無線傳感器網絡，實現測試數據的實時遠程監控和分析。支持多終端訪問，便于管理人員隨時掌握檢測進度和質量狀況。

3. ?新能源適配?：針對風電、光伏等新能源設備特點開發專用測試方案，解決寬頻開關、高阻抗開關等特殊類型開關的測試難題。

4. ?綠色節能設計?：采用低功耗芯片和高效電源管理技術，降低設備運行能耗。開發太陽能供電版本，適應無電源環境下的檢測需求。

武漢特高壓電力公司將持續投入研發資源，推動高壓開關測試技術的創新與應用，為電力行業提供更專業、高效的測試解決方案。公司擁有4000平方米現代化生產基地和百人研發團隊，產品已通過多項國際認證，市場覆蓋全球多個國家和地區。
